光栅驱动板（数字驱动卡）是把上位机的数字指令转成高精度电流/电压，配光栅电机，
读取光栅编码器信号，实时测角度，FPGA执行PID运算、动态修正偏差，定位精度达10urad；
实现微弧度级定位，精准控制激光束在XY平面高速扫描。
用途：高精激光打标/雕刻、激光钻孔/微加工、激光医美/扫描、3D打印/激光投影等。

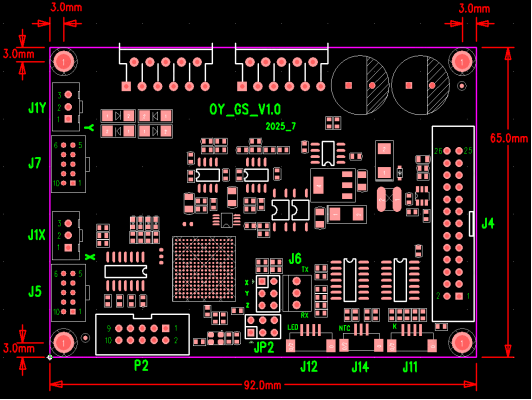

产品外形尺寸图
项目 | 参数 | |
电源 | 输入电压 | +15V |
工作电流 | 2A | |
峰什电流 | 5A | |
输入指令信号 | XY2-100 | |
输入阻抗 | 200K2 | |
保护功能 | 摆动角度过大 | |
电流过大 | ||
电机找零 | ||
工作温度 | 0~50℃ | |
储存温度 | -20~60℃ | |
阶跃响应 | 200-700 us | |
重复精度 | <15urad | |
零点漂移 | <15urad/℃ | |
分辨率 | 20 bit | |
光学角度 | 士15° | |
尺寸 | 92*65*25mm | |
重量 | 105士5 g | |
